Bad Homburg, Mai 2025.

Die Ende 2024 erfolgte Integration von Kempf Universal Cardan Shafts in die RINGSPANN-Gruppe bietet dem traditionsreichen deutschen Gelenkwellen-Hersteller neue, weitreichende entwicklungs- und vertriebstechnische Perspektiven.

Aktuell zum Ausdruck kommt dies unter anderen in der derzeit laufenden Produkt- und Imageoffensive, im Zuge dessen RINGSPANN Kempf sein Angebot an kardanischen Gelenkwellen um eine zusätzliche Baureihe erweitert. „Mit einer Drehmomentkapazität von bis zu 290000 Nm (MK) markiert die neue Baureihe 160 nun die obere Leistungsspitze unseres breit aufgestellten Gelenkwellen-Programms“, sagt Jochen Helfrich, der Geschäftsführer des Unternehmens.

Kardanwellen mit solch überdurchschnittlich hohen Katalogdrehmomenten sind vor allem für die Hersteller von Antriebssystemen für Schwerlastanlagen – etwa zur Stahlerzeugung oder Öl- und Gasgewinnung – von großem Interesse. Für viele andere Bereiche des Maschinen-, Anlagen- und Fahrzeugbaus ist hingegen von Bedeutung, dass RINGSPANN Kempf inzwischen eine außerordentlich große und fein abgestufte Auswahl an Gelenkwellen anzubieten vermag, die nun vorläufig mit der neuen Baureihe 160 nach oben abschließt. Konkret heißt das: Das Unternehmen stellt in jetzt 19 Baureihen kleine, mittlere und große Gelenkwellen mit Drehmomentkapazitäten von 3200 Nm bis 290000 Nm einbaufertig bereit.

Mit dieser enormen Bandbreite ist es beispielsweise für die Hersteller von Papierverarbeitungs- und Zerkleinerungsmaschinen ein ebenso attraktiver Zulieferer wie für die Entwickler von Antriebsaggregaten für die Bahntechnik, den Schiffbau und die Energietechnik. „Aktuell ist es insbesondere die Papier- und Verpackungsmaschinen-Industrie, die uns in wachsendem Umfang als Premiumpartner für hochwertige Gelenkwellen wahrnimmt“, berichtet Jochen Helfrich.

Geschäftsführer Jochen Helfrich:

„Wir setzen auch bei unseren neuen Gelenkwellen der Baureihe 160 kompromisslos auf die Konstruktion mit geschlossenen Lageraugen. Gerade in anspruchsvollen Anwendungen bietet dieses konstruktive Detail gegenüber einer Ausführung mit geteilten Augen erhebliche Vorteile.“

Neue Baureihe 160

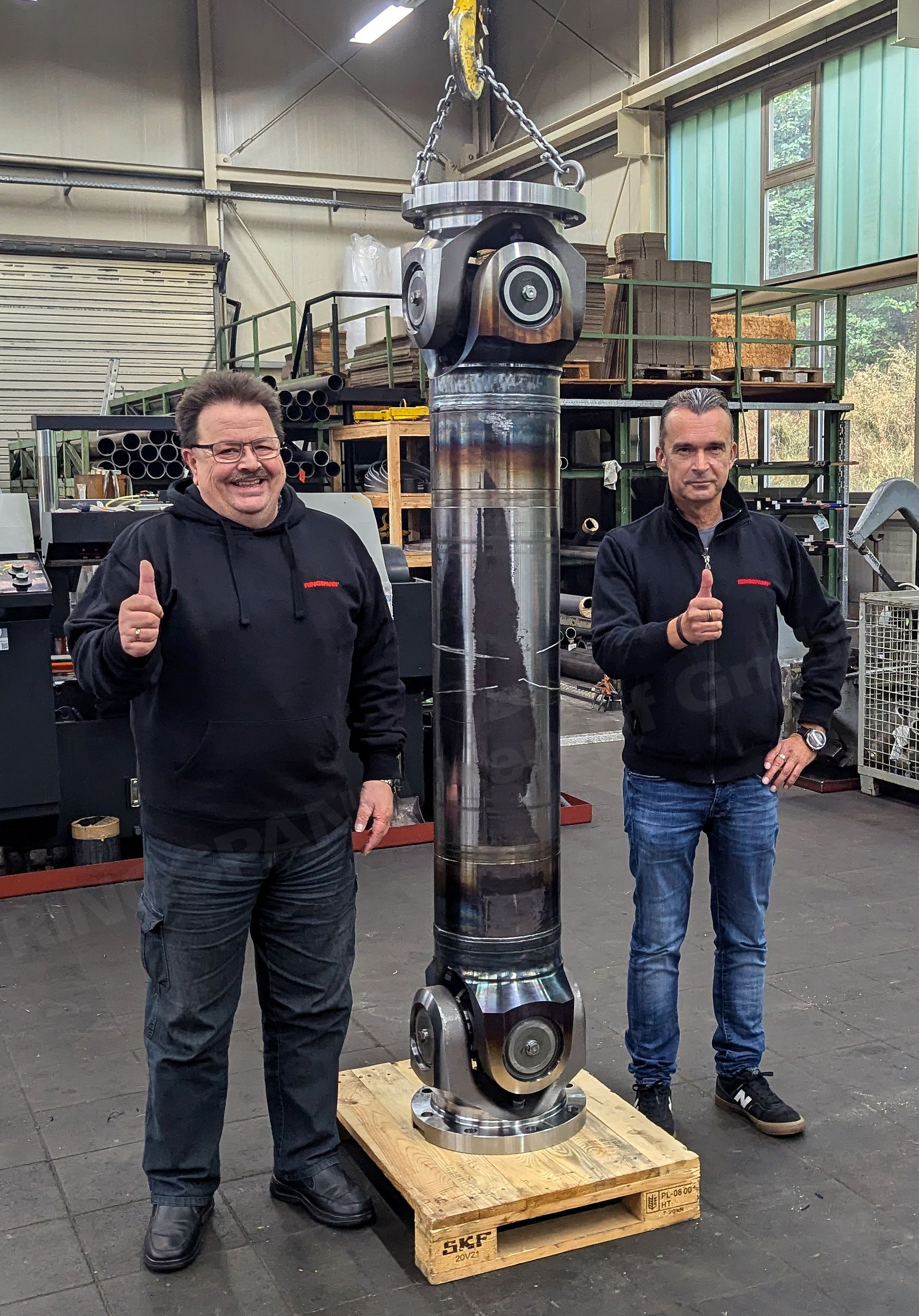

Konstruktion und Herstellung der neuen Gelenkwellen des Typs 160 von RINGSPANN Kempf beruhen auf einer Expertise, der viele Jahrzehnte Erfahrung auf dem Gebiet der Kardanwellen-Fertigung zugrunde liegen. Im Bild Geschäftsführer Jochen Helfrich (re.) und Konstruktionsleiter Matthias Trabert (li.)

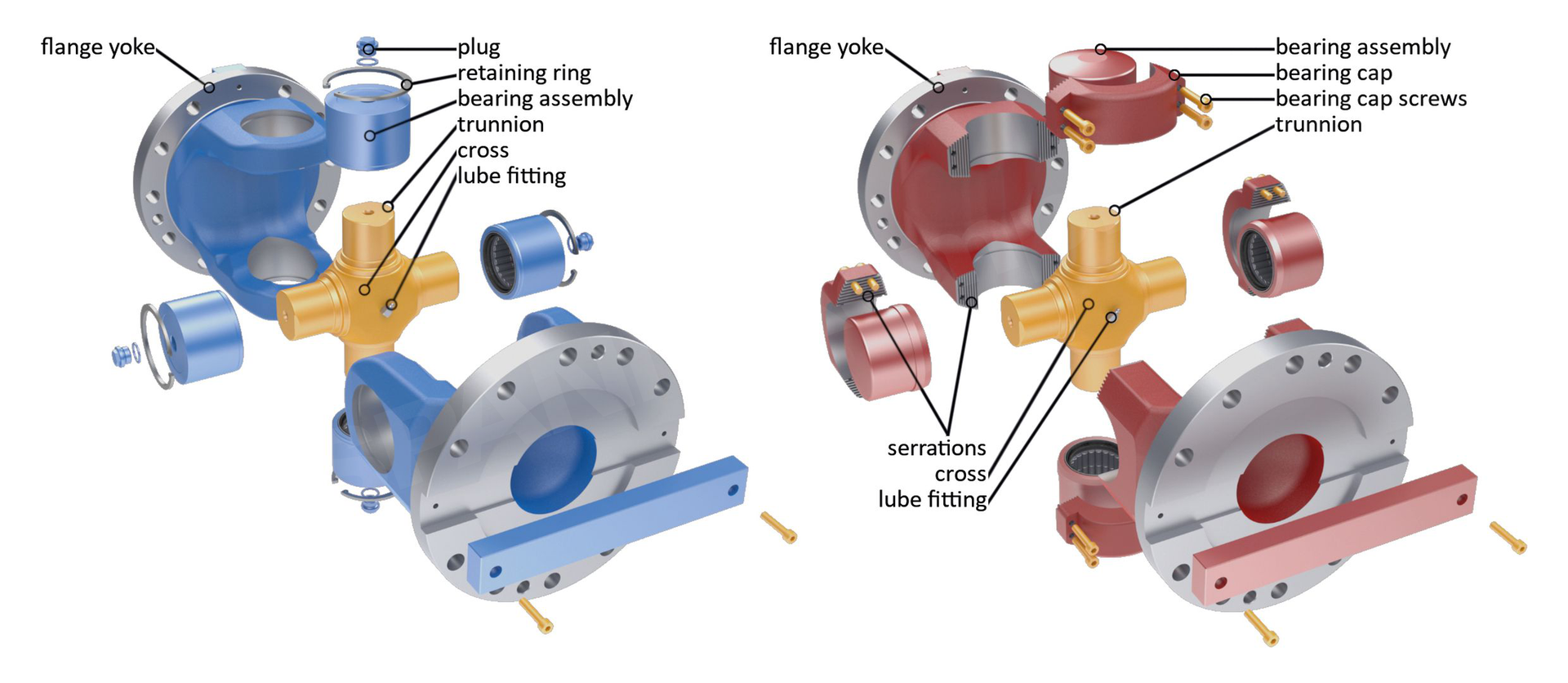

Mehrwert durch Closed Eye-Design

Die neuen Gelenkwellen der Baureihe 160 sind qualitative Spitzenprodukte Made in Germany. Sowohl ihre Konstruktion als auch ihre Herstellung beruhen auf einer Expertise, der viele Jahrzehnte Erfahrung auf dem Gebiet der Kardanwellen-Fertigung zugrunde liegen.

Das zeigt sich an verschiedenen technischen Merkmalen, die typisch sind für die Produkte von RINGSPANN Kempf. „Wir setzen beispielsweise kompromisslos auf das Closed Eye-Design. Das bedeutet, dass auch die neuen 160er-Gelenkwellen über geschlossene Lageraugen verfügen. Gerade in anspruchsvollen, kritischen Anwendungen bietet dieses konstruktive Detail gegenüber einer Ausführung mit geteilten Augen erhebliche Vorteile“, betont Jochen Helfrich.

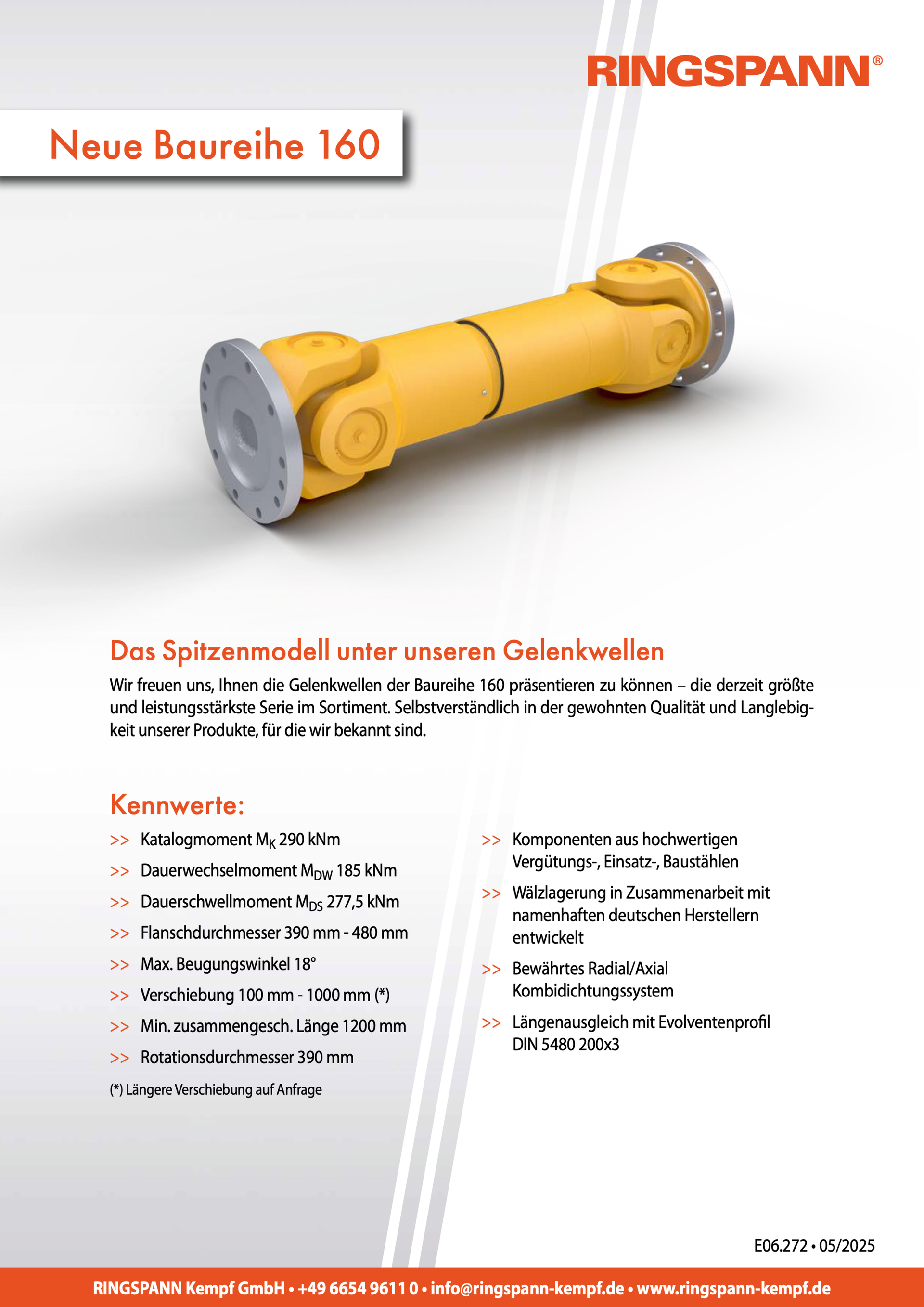

Neue Baureihe 160

Mit der neuen Gelenkwellen-Baureihe 160 und seiner großen Gelenkwellen-Auswahl ist RINGSPANN Kempf ein attraktiver Zulieferer für die Hersteller von Papierverarbeitungs- und Zerkleinerungsmaschinen sowie Entwickler von Antriebssystemen für Schiffbau, Bahn- und Energietechnik.

Flexibilität durch Längenausgleich

Die neuen Gelenkwellen haben Rotationsdurchmesser von 390 mm und ihre Anschlussdurchmesser reichen von 390 bis 480 mm. Sie verfügen über ein bewährtes Radial-Axial-Kombidichtungssystem und ihre hochwertige Lagerung ist das Ergebnis der engen Zusammenarbeit von RINGSPANN Kempf mit namhaften deutschen Wälzlager-Herstellern. Der mit einem hochpräzise ausgeführten Elvolventen-Profil hergestellte Längenausgleich (DIN-5480-200x3) eröffnet neue umfassende Anwendungsgebiete und bietet Flexibilität bei der Montage. Die Gelenkwellen lassen sich auf eine Montagelänge von bis zu 1200 mm zusammenschieben. Ihr maximaler Beugungswinkel liegt bei 18°. Ausgeliefert werden sie in wartungsarmer oder – je nach Kundenwunsch – auch wartungsfreier Ausführung. Das Auswuchten der Gelenkwellen erfolgt ebenfalls kundenorientiert. Es entspricht dem Standard DIN ISO 1940-1 (vormals VDI 2060) unter Einsatz der Auswuchtgütestufen G16 oder G40. „Wie für all unsere Kardanwellen, so gilt auch für die neue Baureihe 160, dass sie nach Vorgaben des Kunden oder einsatzspezifischen Anforderungen individuell angefertigt werden“, sagt Jochen Helfrich.
