Productos & Soluciones
Nuestra amplia experiencia nos permite ofrecer productos fiables y soluciones a medida para responder a las necesidades específicas de cada cliente. Nuestro principal objetivo es alcanzar los más altos estándares de calidad y actuar como un socio de confianza.
A lo largo de nuestra larga y exitosa trayectoria hemos acumulado un amplio bagaje de
conocimientos y experiencia, que ponemos con gusto a disposición de nuestros clientes.
Productos Características

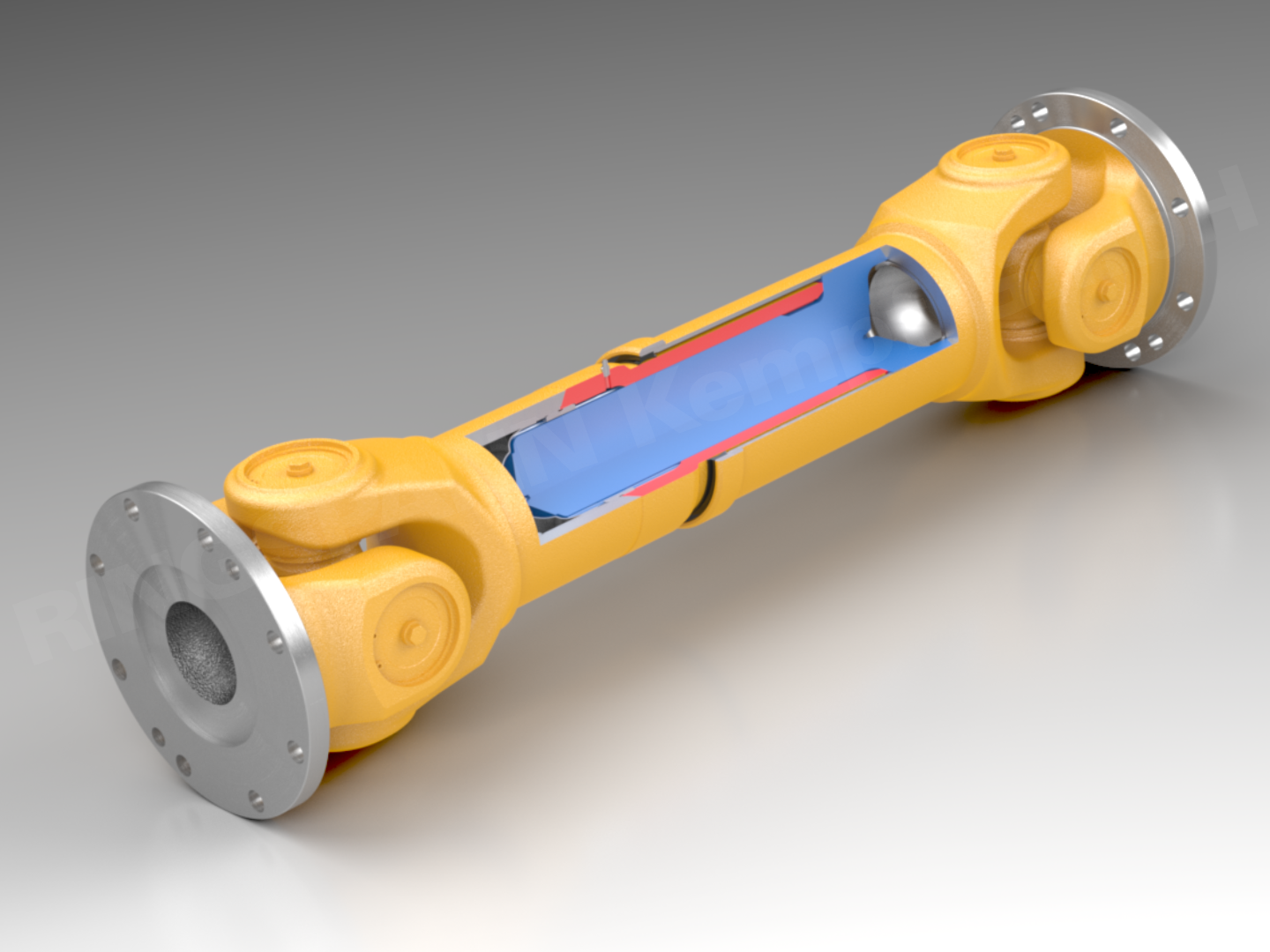

Longitud de Compensación:
Bajo juego radial y mínima fuerza axial para ajustes suaves.

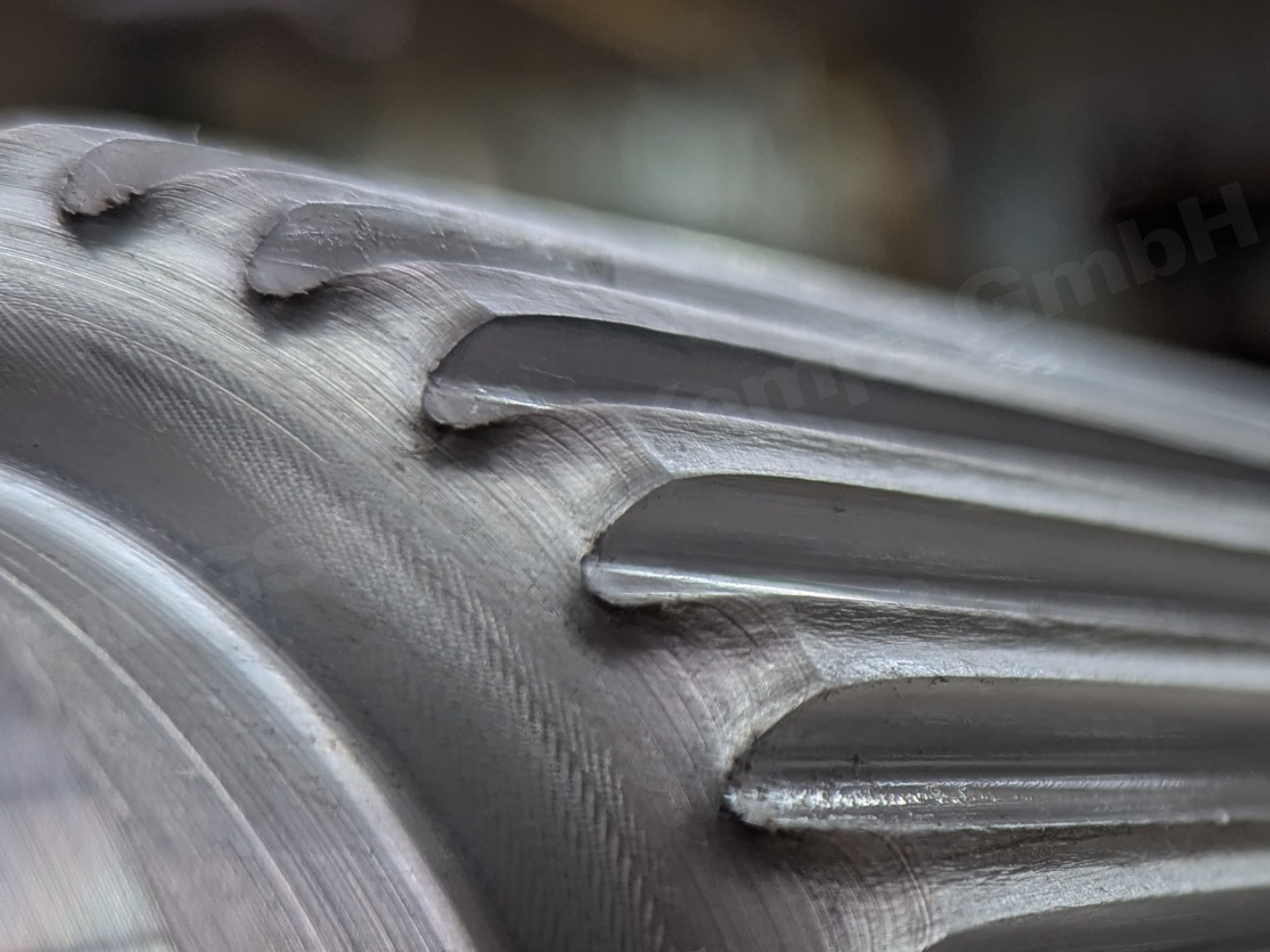

Dentado laminado en frío:
Más resistente, más preciso y con mayor Resistencia al desgaste.

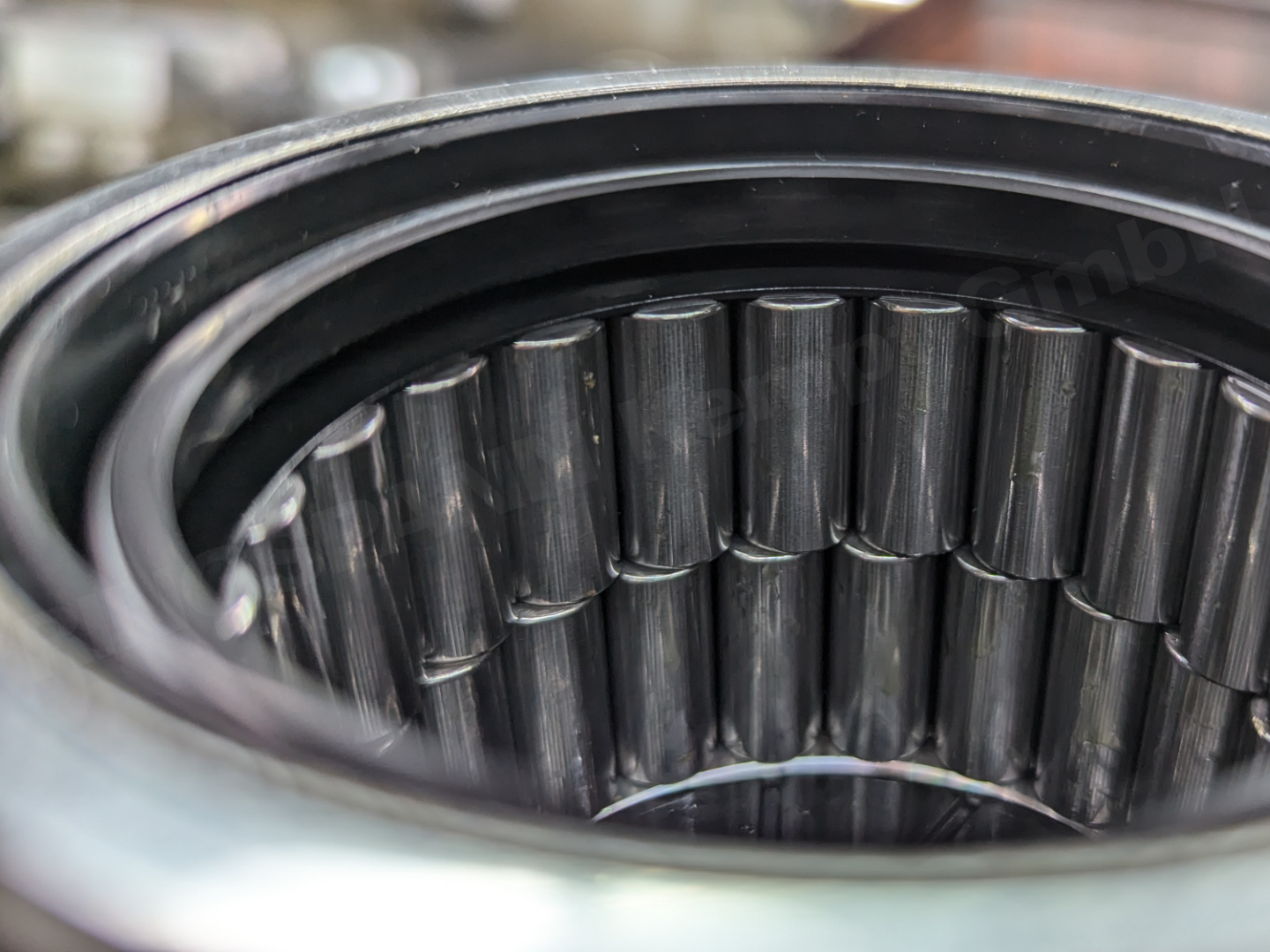

Casquillos de rodamientos: Mayor estanqueidad y diseño optimizado de rodillos para una vida útil más larga.
1. Juntas Cardan
Tipos de juntas cardan y sus requerimientos
Las juntas cardan se utilizan cuando el accionamiento y el elemento de salida están
físicamente separados y la transmisión directa de par no es posible debido a limitaciones técnicas. Para responder a estas diferentes necesidades, ofrecemos una
amplia gama de diseños de ejes de transmisión.

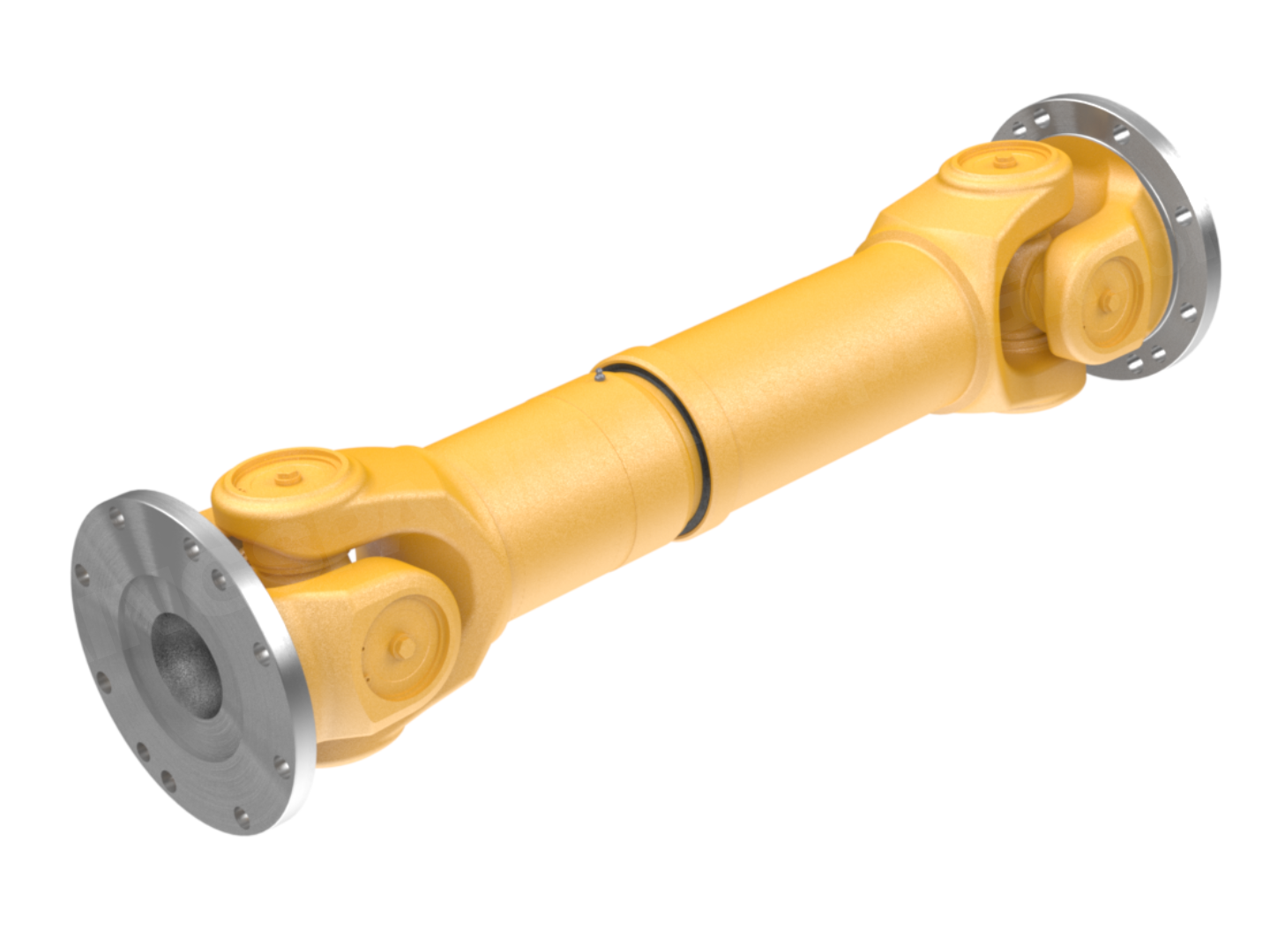

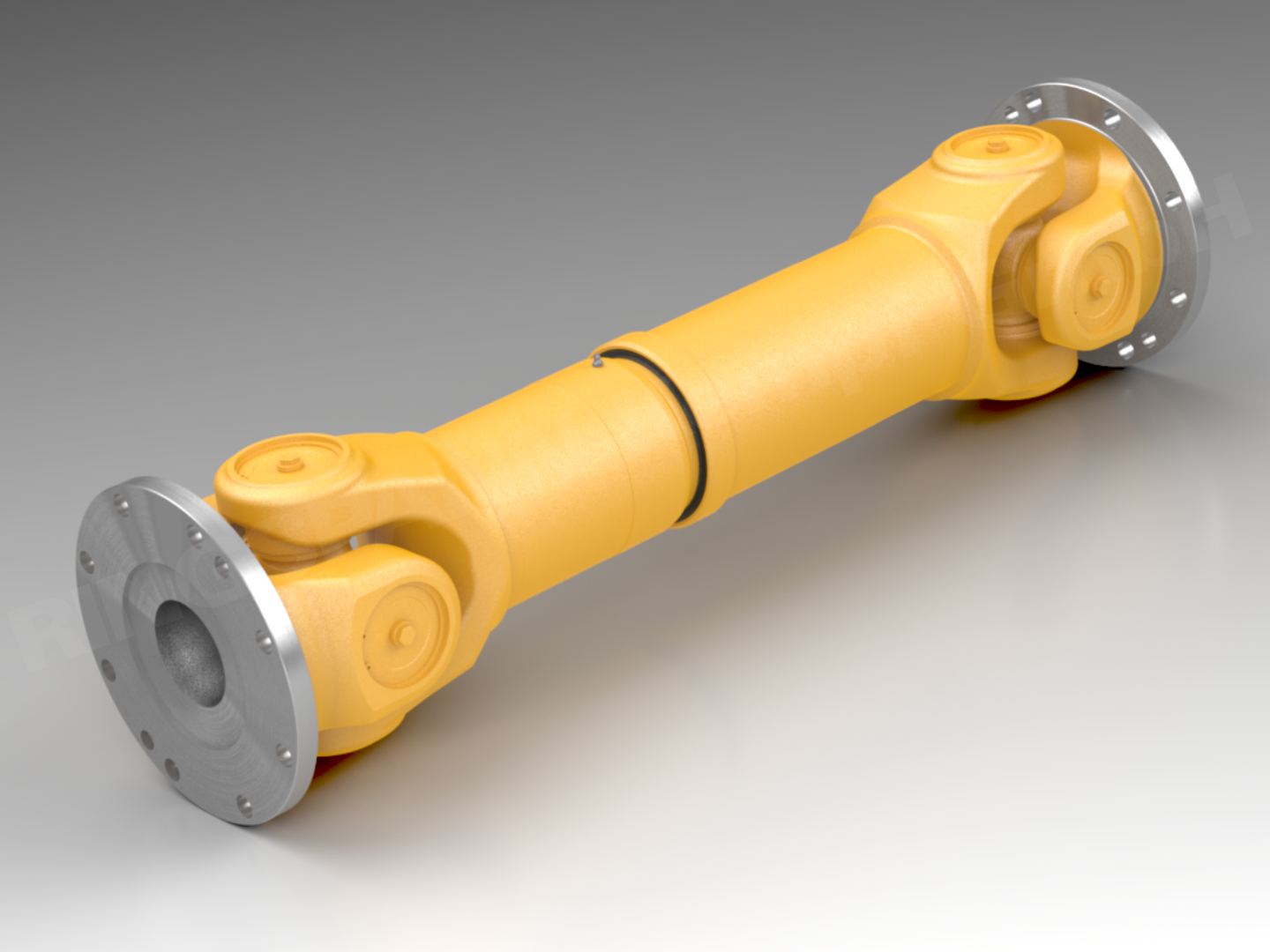

1.1 Juntas Cardan con Longitud de Compensación
Perfectas para una transmisión de par
precisa y flexible, nuestras juntas cardan con compensación de longitud se adaptan tanto durante la instalación como en el funcionamiento. Al ser un estándar ampliamente utilizado, encuentran aplicación en numerosos sectores técnicos,
como la industria papelera.
| Características Técnicas | |
|---|---|
| Rango de Par: | 15 500 Nm - 284 000 Nm |
| Diámetros de Brida: | Ø150 mm - Ø480 mm |
| Diámetro de Rotación: | Ø159 mm - Ø390 mm |
| Ángulo de Deflexión: | 15° - 35° dependiendo de la serie |
| Longitud de Compensación: | Max. 1000 mm |
| Longitud de Trabajo: | Estándar hasta 4500 mm Disponibles otras longitudes personalizadas |

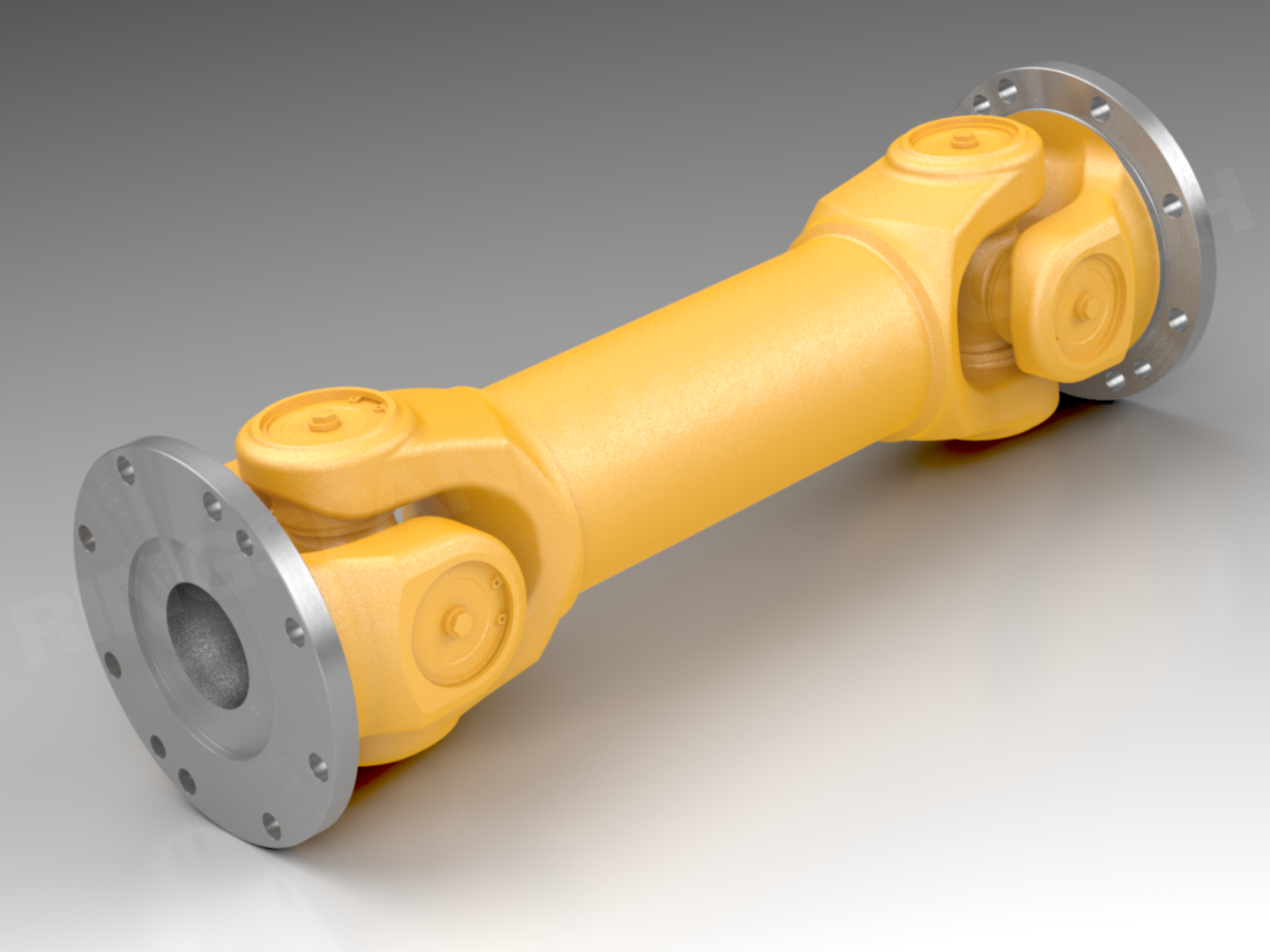

1.2 Juntas Cardan sin Longitud de Compensación
Nuestras juntas cardan de longitud fija ofrecen máxima precisión y potencia, siendo ideales para aplicaciones con requerimientos de fuerza axial.
Características Técnicas.
| Características Técnicas | |
|---|---|
| Rango de Par: | 15 500 Nm - 284 000 Nm |
| Diámetros de Brida: | Ø150 mm - Ø480 mm |
| Diámetro de Rotación: | Ø159 mm - Ø390 mm |
| Ángulo de Deflexión: | 15° - 35° dependiendo de la serie |
| Longitud de trabajo: | Estándar hasta 4500 mm Disponibles otras longitudes personalizadas |

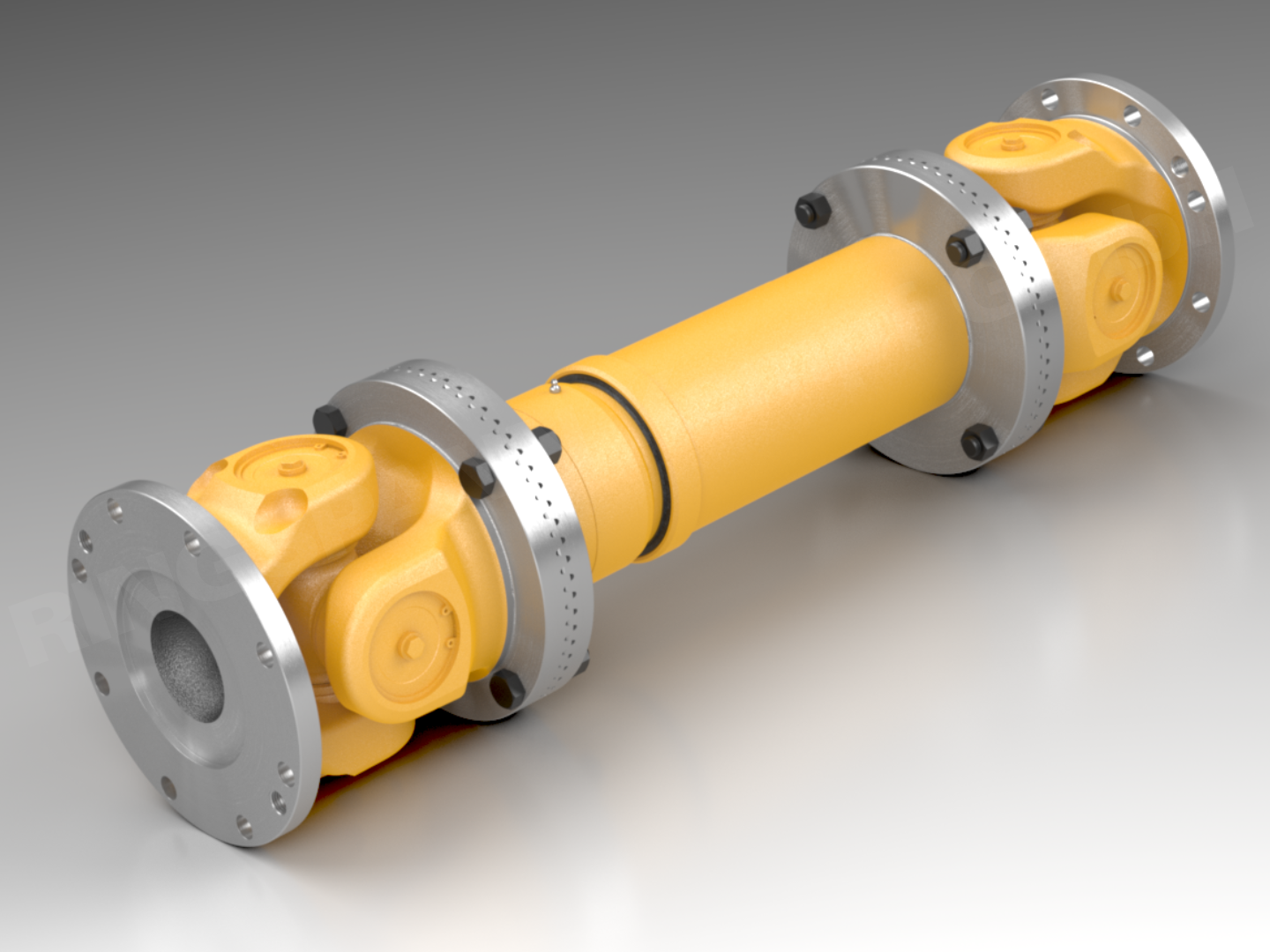

1.3 Juntas Cardan Integrales
El diseño modular permite un rápido intercambio de components durante el mantenimiento, reduciendo al mínimo los tiempos de inactividad en todas las series.
| Características Técnicas | |
|---|---|
| Rango de Pares: | 15 500 Nm - 284 000 Nm |
| Diámetros de Brida: | Ø150 mm - Ø480 mm |
| Diámetro de Rotación: | Ø159 mm - Ø390 mm |
| Ángulo de Deflexión: | 15° - 35° dependiendo de la serie |
| Longitud de Compensación: | Max. 1000 mm |
| Longitud de trabajo: | Standard up to 4500 mm Custom lengths available! |

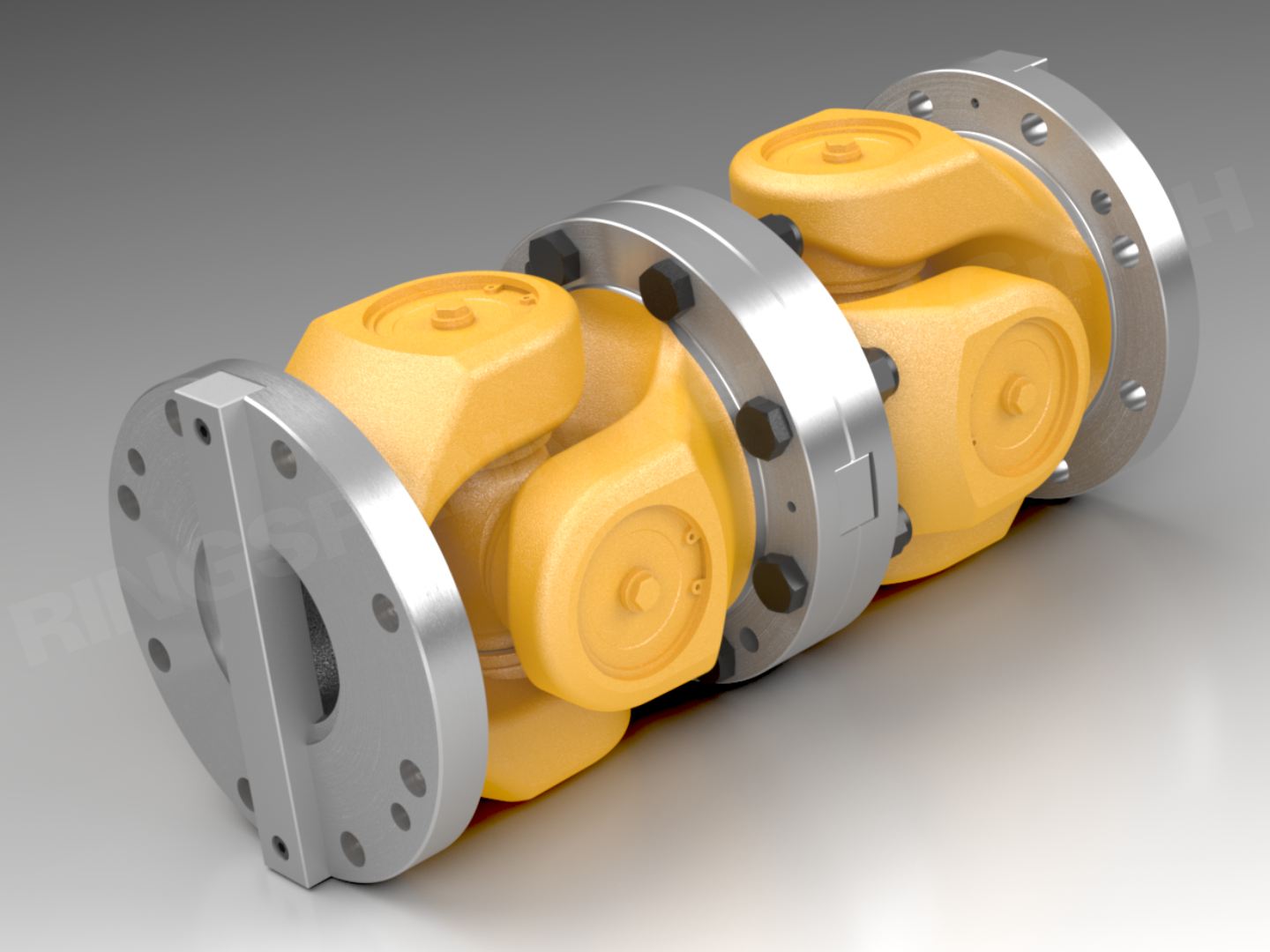

1.4 Ejes Intermedios
ļ»æCombina los ejes intermedios con los modelos estándar para salvar longitudes adicionales, una solución perfecta para accionamientos de bombas en condiciones exigentes.
| Características Técnicas | |
|---|---|
| Rango de Pares: | 15 500 Nm - 284 000 Nm |
| Diámetros de Brida: | Ø150 mm - Ø480 mm |
| Diámetro de Rotación: | Ø159 mm - Ø390 mm |
| Ángulo de deflexión: | Basado en nuestra experiencia, limitado a 3° |
Componentes Individuales
Como su socio de confianza, suministramos juntas cardan de la más alta calidad y componentes con estándares OEM,
garantizando la máxima durabilidad y rendimiento.

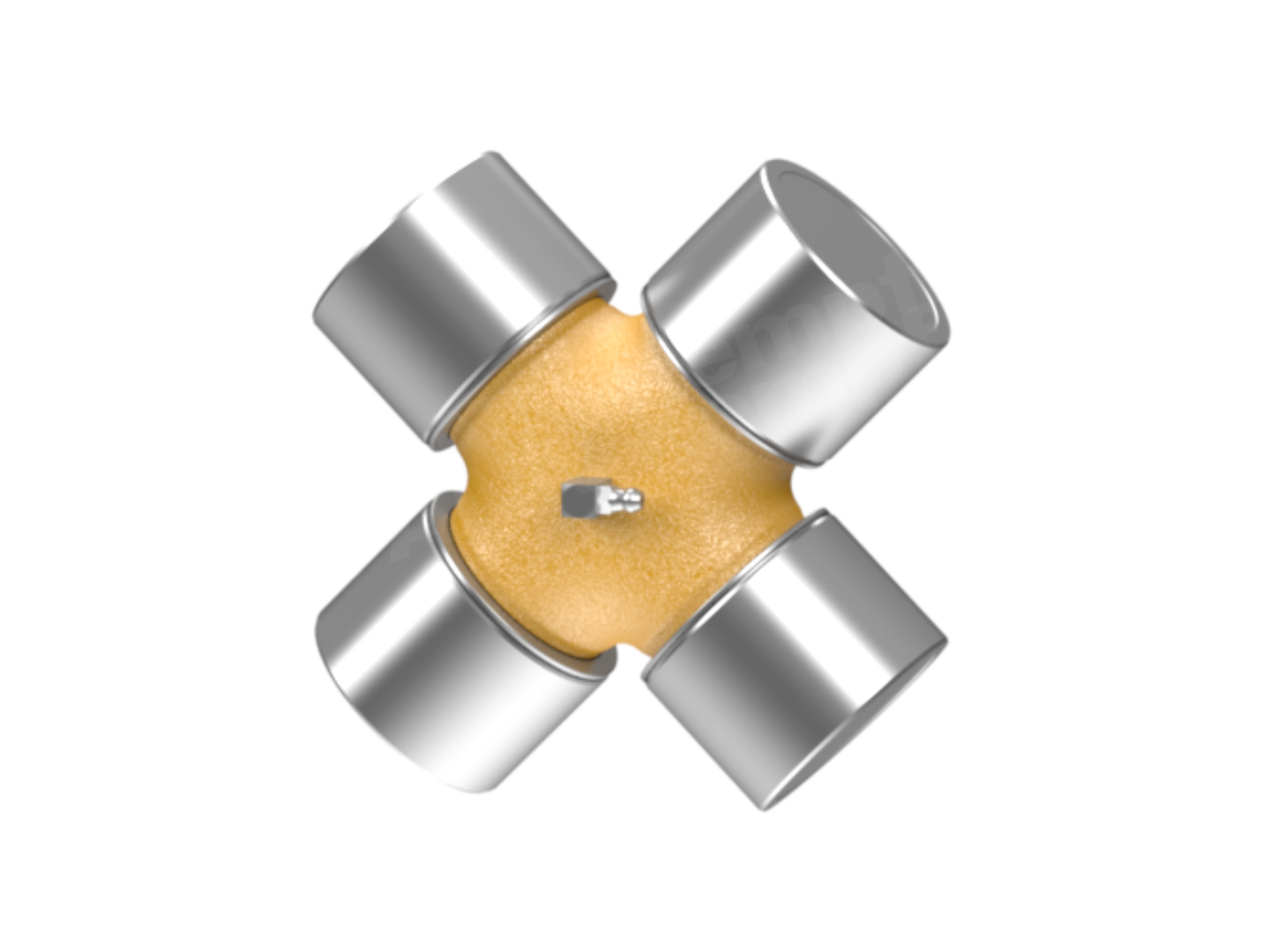

Juntas Universales:
Nuestras juntas universales ofrecen soluciones versátiles, compatibles más allá de las juntas cardan de RINGSPANN Kempf.
Desplazamiento axial:
Encuentra la longitud de compensación para tu aplicación.
PDF Horquillas telescoĢpicas
Bridas de conexión:
¿Necesitas algo más que juntas cardan? Descubre nuestras opciones de bridas de conexión.
PDF Bridas de conexión

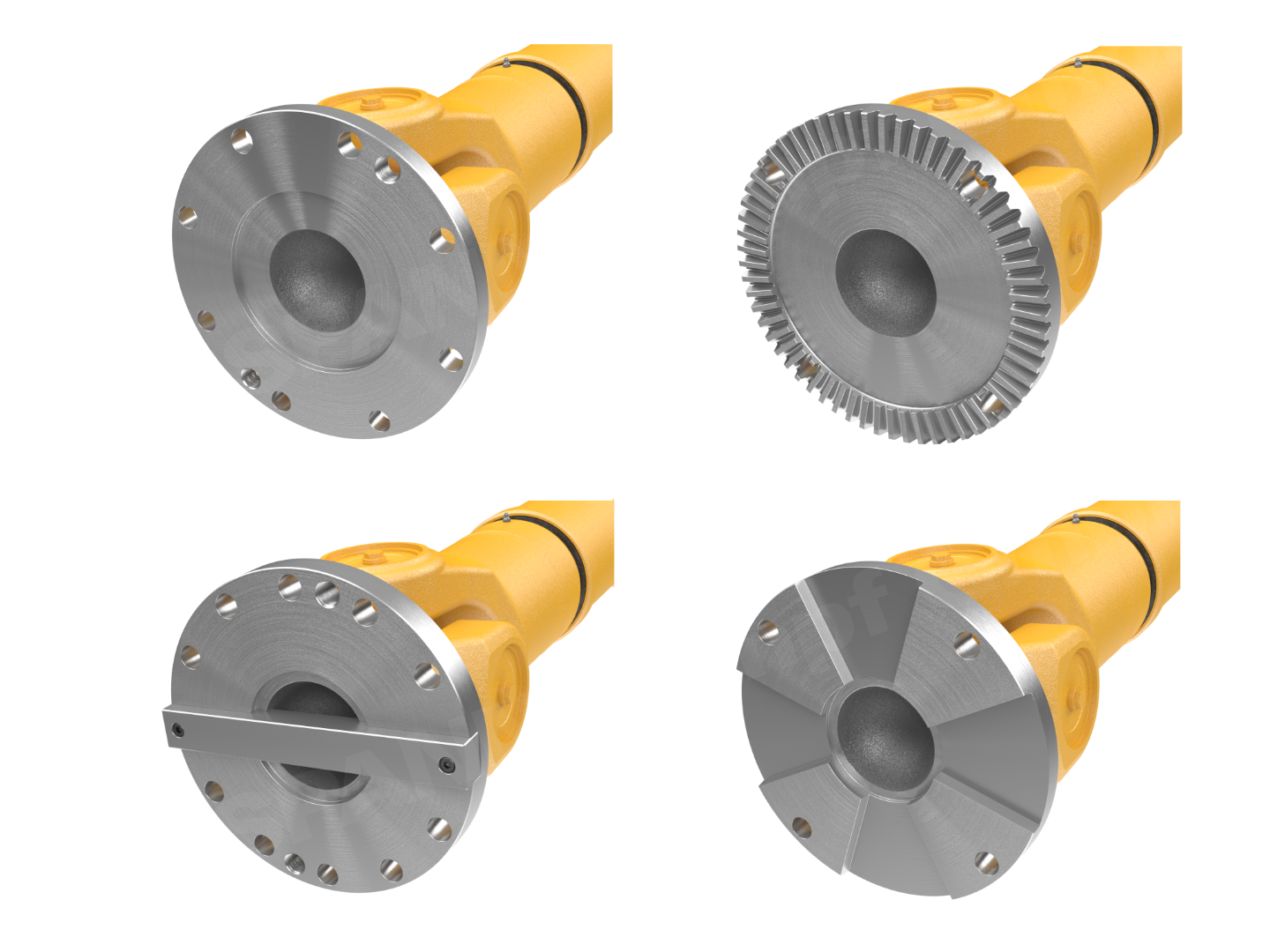

Opciones de Brida
Eligiendo la Conexión correcta
Desde las conexiones por brida clásica hasta los diseños personalizados, ofrecemos el ajuste
perfecto para cada necesidad. Benefíciese de nuestras décadas de experiencia y de una amplia gama de b.
Brida lisa
La brida lisa, también llamada brida de fricción, es una opción simple y robusta para la mayoría de las aplicaciones.
Brida cónica
La brida cónica refuerza la brida de fricción, permitiendo gestionar de forma segura
pares más elevados y picos de carga.
Brida dentada tipo garra
La brida dentada tipo garra
ofrece alta capacidad de par y una montaje sencillo gracias a su autocentrado preciso.

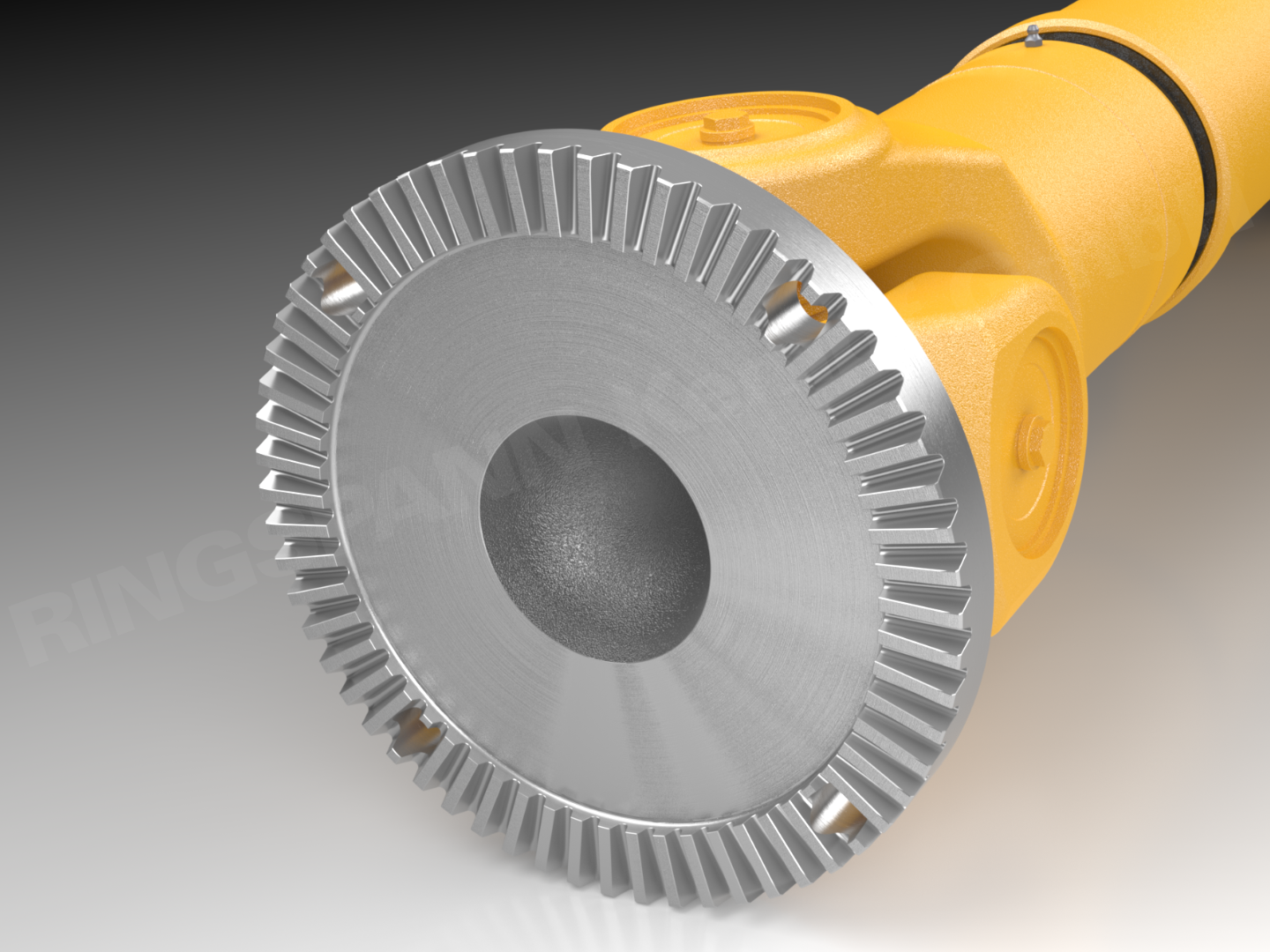

Dentado Hirth
Ideal para aplicaciones de alto par, la brida con dentado Hirth garantiza un montaje y desmontaje fáciles junto con
una gran capacidad de carga.
Soluciones especiales
Retos únicos, soluciones a medida.
Nuestro equipo de diseño experto adapta las soluciones a sus necesidades específicas, ya sea:
- Opciones de lubricación con aceite, grasa o puntos centralizados
- Elementos de protección como tubos, chapas deflectoras o fuelles
- Puntos de sujeción especiales para equipos de elevación
- Diseños para alta temperatura
- Recubrimientos superficiales galvánicos
- Tratamientos térmicos especiales
O cualquier otro requerimiento—¡contáctanos para ayudarte!
